51101C(F56C)

Endüstriyel Arıtma Valf ve Aksesuarlar

★★★★★ (0 Değerlendirme)

Aktif karbon ve kum filtre sistemlerinde, tank çapına bağlı ideal çalışma ve ters yıkama debilerini kolayca karşılaştırın.

Farklı tank ölçülerine göre aktif karbon ve kum filtreleri için önerilen filtreleme ve ters yıkama debilerini gösteren teknik tablodur.

Stok Kodu : CFRN19C

Stok Durumu : Mevcut

Marka : Runxin

Bu tablo, farklı tank çapları ve hacimleri için aktif karbon filtre ve kum filtre sistemlerinde önerilen filtreleme ve ters yıkama debilerini göstermektedir. Aktif karbon filtre debileri 12 m/saat akış hızına, ters yıkama debileri ise 10 L/(m²·s) yıkama yoğunluğuna göre hesaplanmıştır. Kum filtrelerde ise filtreleme debileri 25 m/saat akış hızına, ters yıkama debileri 15 L/(m²·s) yıkama yoğunluğuna göre belirlenmiştir. Sistem tasarımı ve doğru vana seçimi için referans niteliğindedir.

Favorilere Ekle Karşılaştırma Listesine Ekle

Model	51201C(F56C)
Inlet/outlet	1/2" F or 3/4" F
Drain	1/2" F or 3/4" F
Base	Tr118x6 or Tr110x6
Riser pipe	1.05" OD

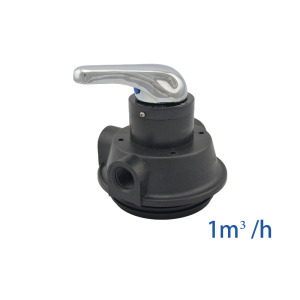

Water treatment capacity	1 m³/h
Tank diameter range	20" housing
Water pressure	0.15MPa～0.6MPa
Water temperature	5℃～50℃
Water turbidity	＜20FTU
Environment temperature	5℃～50℃
Relative Humidity	≤95％(25℃)

Sistem Konfigürasyonu ve Debi Parametreleri Tablosu

Tank Çapı (inç)	Tank Çapı (mm)	Tank Yüksekliği (inç)	Tank Hacmi (L)	Filtre Malzemesi Hacmi (L)	Aktif Karbon Filtre Debisi (m³/h)	Aktif Karbon Ters Yıkama (m³/h)	Kum Filtre Debisi (m³/h)	Kum Filtre Ters Yıkama (m³/h)
6	152	35	14.4	10	0.2	0.7	0.4	1.0
7	178	44	25.4	17	0.3	0.9	0.6	1.3
8	203	44	32.9	22	0.4	1.1	0.8	1.7
9	229	48	44.7	30	0.5	1.5	1.0	2.2
10	254	54	65.3	41	0.6	1.7	1.2	2.6
12	305	65	89.2	59	0.8	2.5	1.7	3.8
13	330	54	113.8	69	1.0	3.0	2.1	4.6
14	356	65	150.3	103	1.2	3.4	2.4	5.2
16	406	65	189.6	120	1.5	4.5	3.1	6.8
18	457	65	253	169	2.0	5.9	4.1	8.8
20	508	72	310.5	207	2.4	7.0	4.9	10.6
22	550	72	385	255	2.8	8.5	5.9	12.8
24	610	88	480	320	3.4	10.0	7.0	15.2

Aktif karbon filtre debileri 12 m/saat yüzey hızına göre hesaplanmıştır.
Aktif karbon ters yıkama debileri 10 L/(m²·s) yıkama yoğunluğuna dayanmaktadır.
Kum filtre debileri 25 m/saat yüzey hızına göre belirlenmiştir.
Kum filtre ters yıkama debileri 15 L/(m²·s) yıkama yoğunluğuna göre hesaplanmıştır.
